BSP Kısa Tip Redüksiyon
BSP – Metrik Nipel – Perflexli

Metrik Ara Nipel


Description

MALZEME KODU
MATERIAL CODE		 DİŞ ÖLÇÜSÜ
THREAD SIZE
T1		 DİŞ ÖLÇÜSÜ
THREAD SIZE

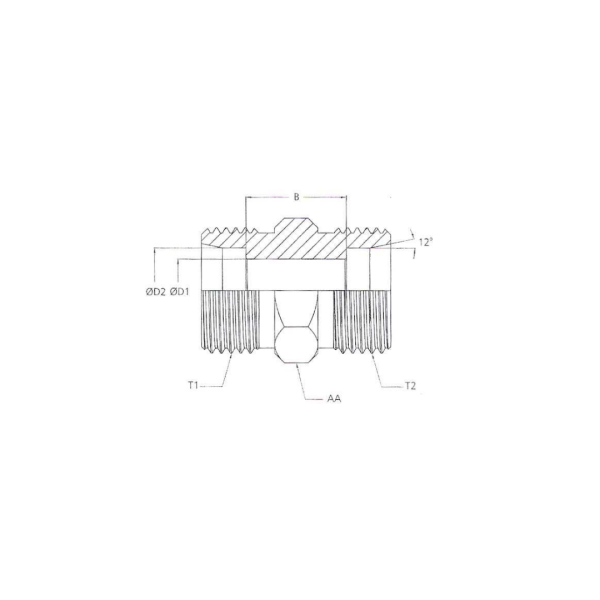

T1		 B ØD ØD1 AA
L TİPİ / L TYPE
MCSMANL-10 M10x1 6LL M10x1 6LL 9 6 4.5 11
MCSMANL-12 M12x1,5 6L M12x1,5 6L 10 6 4 12
MCSMANL-14 M14x1,5 8L M14x1,5 8L 11 8 6 14
MCSMANL-16 M16x1,5 10L M16x1,5 10L 13 10 8 17
MCSMANL-18 M18x1,5 12L M18x1,5 12L 14 12 10 19
MCSMANL-22 M22x1,5 15L M22x1,5 15L 16 15 12 24
MCSMANL-26 M26x1,5 18L M26x1,5 18L 16 18 15 27
MCSMANL-30 M30x2 22L M30x2 22L 20 22 19 32
MCSMANL-36 M36x2 28L M36x2 28L 21 28 24 41
MCSMANL-45 M45x2 35L M45x2 35L 20 35 30 46
MCSMANL-52 M52x2 42L M52x2 42L 21 42 36 55
S TİPİ / S TYPE
MCSMANS-14 M14x1,5 6S M14x1,5 6S 16 6 4 14
MCSMANS-16 M16x1,5 8S M16x1,5 8S 18 8 5 17
MCSMANS-18 M18x1,5 10S M18x1,5 10S 17 10 7 19
MCSMANS-20 M20x1,5 12S M20x1,5 12S 19 12 8 22
MCSMANS-24 M24x1,5 16S M24x1,5 16S 21 16 12 27
MCSMANS-30 M30x2 20S M30x2 20S 23 20 16 32
MCSMANS-36 M36x2 25S M36x2 25S 26 25 20 41
MCSMANS-42 M42x2 30S M42x2 30S 27 30 25 46
MCSMANS-52 M52x2 38S M52x2 38S 29 38 32 55
